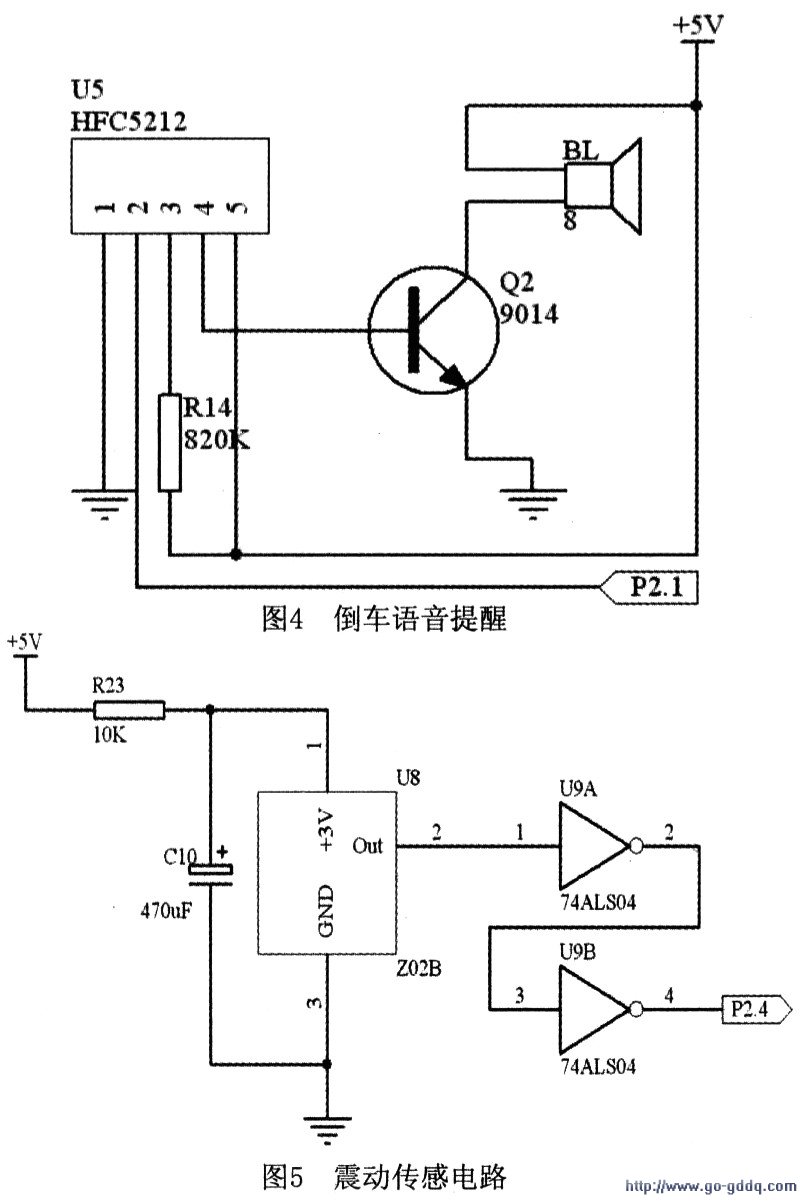

工作电压在3～6V，语言集成电路 HFC5212，它内存有“嘟嘟，请注意”的语言信号，采用电平、不保持触发方式。它的最高工作电压不高于5V，为此，电路中由单片机I／O口提供5V的电压。R8为其振荡电阻，改变它的阻值大小，可改变语音的音调。HFC5212的触发端为II脚接在单片机I／O口上，这样一来，一旦单片机输出高电位，即迅速被触发而发声，假如单片机一直输出高电位，HFC5212一直被触发发声。它输出的语音信号经Q1放大，驱动喇叭发出“嘟嘟，请注意”的提醒语音，从而进步防范意识。倒车语音提醒电路如图4所示。

震动传感模块设计震动传感器采用Z02B高灵敏度的震动传感模块，Z02B工作电压为DC 2．6 6 V(典型应用3 V，极限12 V)，由于该模块输出幅度为模块端电压，可以达到数字模块的触发电压，所以使用时通过与非门和单片机I／O口相连。该震动传感器模块测试时，模块输出能力可直接驱动一支LED发光管，通过发光管即可观察到模块输出状态，而不能用万用表来测试是否有输出。安装时需将模块铜面与物体紧贴，该传感器的灵敏度极高，能检测极其微弱的震动波；抗冲击强度高，能承受同类传感器不能承受的强烈振动工作条件；防水性能好，能适应湿度较大的工作环境。因此，Z02B非常适适用于汽车防盗的震动信号采集，安装在汽车门窗、后车箱盖等一些震动敏感的地方。
